Leírás és Paraméterek

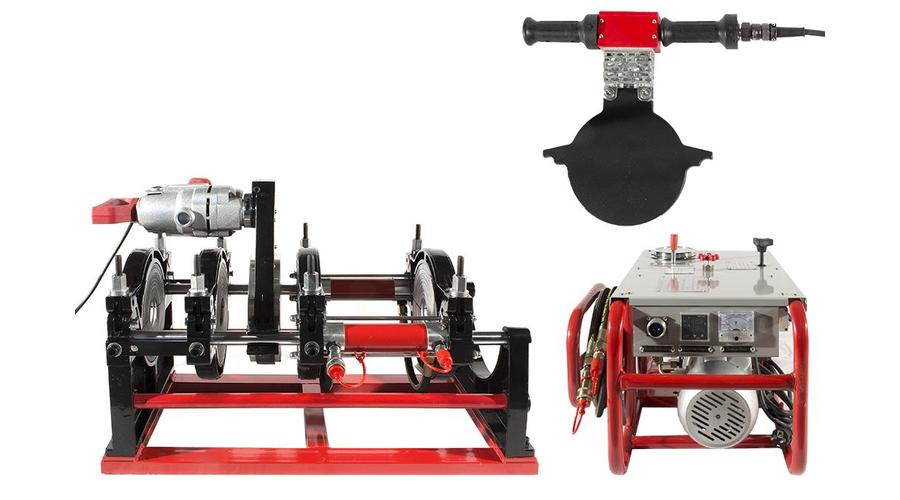

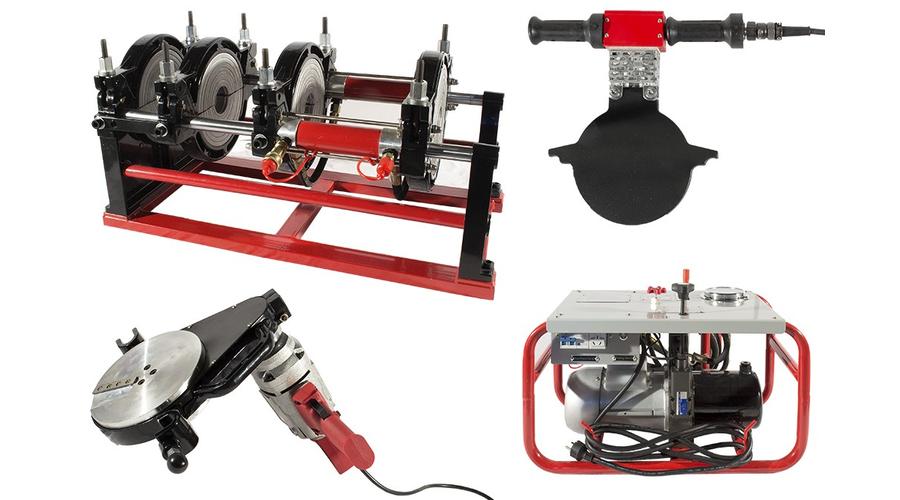

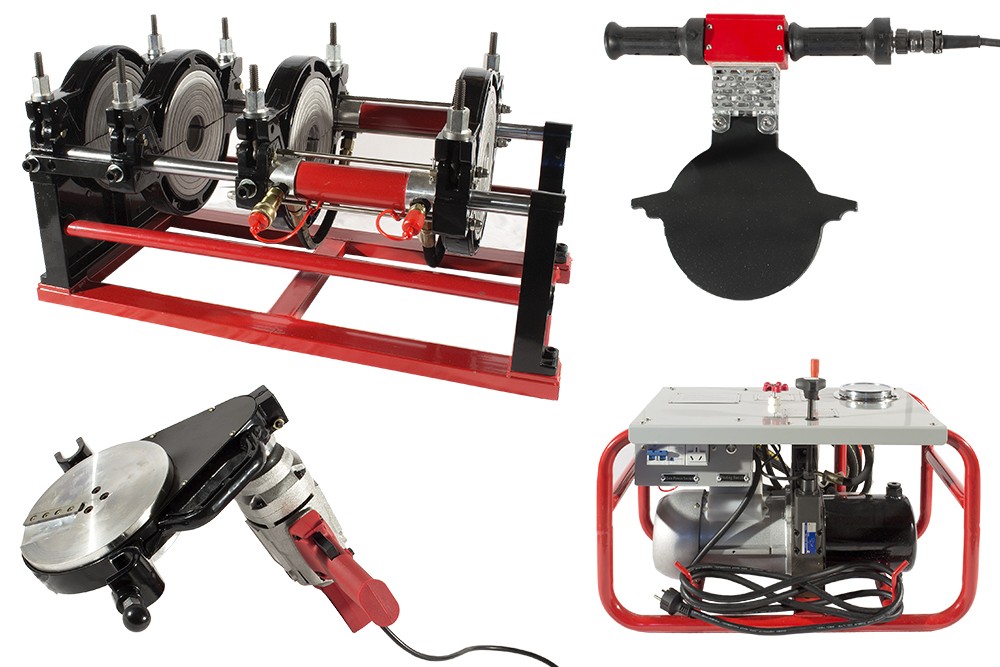

A GWELD 200 egy strapabíró kialakítású KPE tompahegesztő gép csőhegesztésekhez. A csőhegesztő gép hidraulikusan húzza össze a csöveket, a hidraulikát egy hidraulikus szivattyú tápegység látja el. A W250 tompahegesztő kézi vezérlésű gép, hegesztési naplózást nem tud. A géppel a következő standard csőátmérőket lehet hegeszteni:: 63-75-90-110-125-140-160-180-200mm. Hegeszthető cső anyagok: mindenféle anyagú műanyag cső, amely a megadott csőátmérőkkel rendlkezik, és max 300C fok alatt olvasztásos tompahegesztéssel hegeszthető, max 32 baros nyomásfokozatig.
Csőhegesztő géptest:
A cső összehúzó géptest erős acél vázzal rendelkezik, öntvény acél csőbefogó pofákkal, és aluminium cső szűkítő betétekkel. A befogott műanyag csövek összahúzását 2db hidraulikus kis munkahengerrel végzi. A kerekeken való guríthatóság nagy előnye ennek a gép típusnak, de árokmunka esetén azok szükség szerint leszerelhetőek. A fő géptest súlya a leszorító pofákkal együtt 52 kg.
Hidraulikus szivattyú egység:
A hidraulikus szivattyú egység látja el a munkahengereket olajnyomással, és vezérli a hevítőlapot, meg a csőgyalut. A szivattyú egységen a csőhegesztés folyamata kézi vezérléssel működtethető. A hevítőlap hőfokbeállítása, és a hőfokkijelzése is ezen a gépegységen található. A csövek összehúzásához szükséges folyadéknyomást kijelző mechanikus nyomásmérő is a szivattyú egységen követhető. A csövek összehúzása és a csőgyalu egy a hidruliku tápegységről vezérelhető.

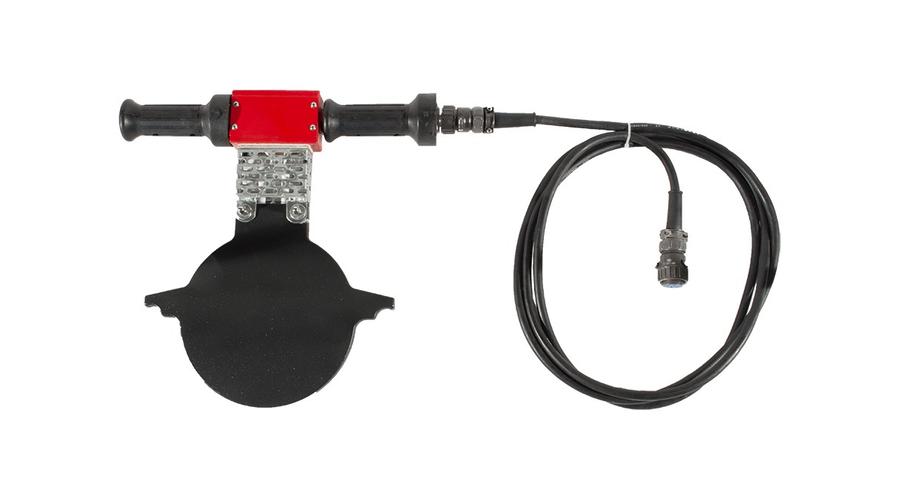

Hevítőlap:
A hevítőlap egy dupla teflonbevonattal ellátott öntvény alumínium anyagú hevítőlap, melynek a hőmérséklete 50C - tól 300C fokig beállítható. A hőfokot a hidraulikus tápegységről lehet beállítani. A hevítőlap súlya 8 kg.
Csőgyalu:
A csőgyalu egy masszív kialakítású aluminium anyagú gép egység, belső lánc hajtással. A csőgyalu lánchajtását egy a rászerelt elektromos motor hajtja. A csőgyalu súlya 14 kg.
Csőgyalu - hevítőlap tartó acél keret:
A csőgyalut és a hevítőlapot egy acél vázas keret tartja.
Egyéb alaptartozékok:
A GWELD KPE tompahegesztő géphez tartoznak az aluminium cső leszorító pofa sorok: a 63- 75-90-110-125-140-160-180mm átmérőkhöz.
