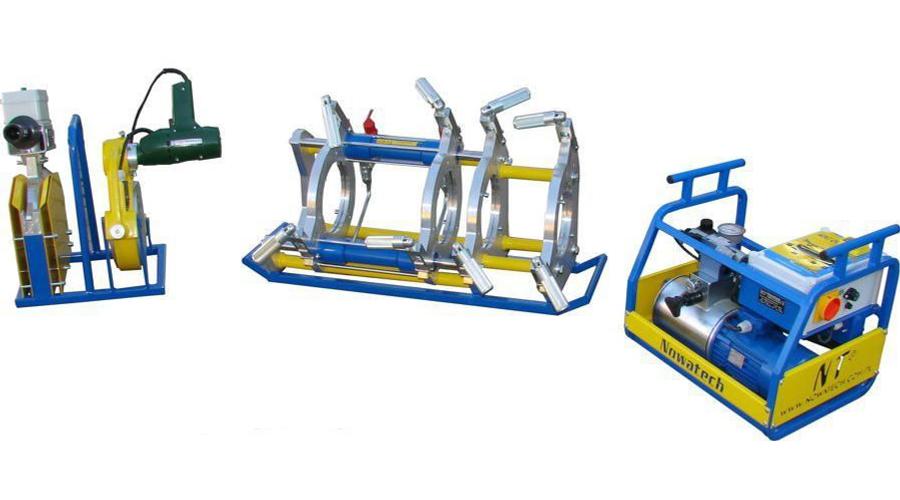

Nowatech ZHCB-160 KPE tompahegesztő gép

A ZHCB-160  egy hidraulikus összehúzású KPE tompahegesztő gép amely 50mm- től 160mm -ig terjedő cső átmérőket tud hegeszteni.

Géptest

A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkanger végzi.  A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve.  A  géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik. A következő cső átmérőkhöz vannak alumínium cső szűkítő betétek: 50-63-75-90-110-125-140mm.

Hevítőlap

A hevítőlap aluminium anyagú, és teflonbevonatos hőálló fóliával van ellátva. A hevítőlap fej részén egy digitális hőmérséklet szabályzó egység van, amely az pillanatnyi hőmérsékletet is mutatja. A csőhegesztő sütőlap hőmérsékletét 50C - 280C fok között lehet beállítani.

Csőgyalu

A csőgyalu egy alumínium anyagú, belső láncmeghajtásos gép egység, amelyet egy 1200W-os elektromos motor hajt meg.  A csőgyalut és a hevítőlapotnak egy acél vázas tartó kerete van.  A csőgyalut a rajta lévő mechanikus kapcsolóval lehet indítani.

Hidraulikus szivattyú egység

Ebben a gép egységben van egy hidraulikus szivattyú, ami ellátja hidraulika nyomással a cső összehúzó gépet. A csövek összehúzását, és széthúzását 2 db elektromos kapcsolóval lehet indítani.  A gépen egy nyomás felső érték határoló szelep is van, amellyel be lehet állítani a maximális nyomást, vagyis a cső hegesztési nyomását ( üresjárati nyomás + hegesztési nyomás) A hegesztési hidraulikus nyomás egy beépített nagy méretű nyomásmérő manométeren követhető a csőhegesztés során.  A szivattyú tápegységen egy harmadik elektromos kapcsoló is van, ezzel le lehet engedni a nyomást, a csövek széthúzásának a beindítása nélkül.  A hidraulikus szivattyú egységen van a főkapcsoló elhelyezve, és ebbe az egységbe kapcsolódik be elektromosan a hevítőlap is.
