Nowatech ZHCB-315 KPE tompahegesztő gép
Szállítási díj: | Nem szállítható. |
Elérhetőség: | Előrendelhető |

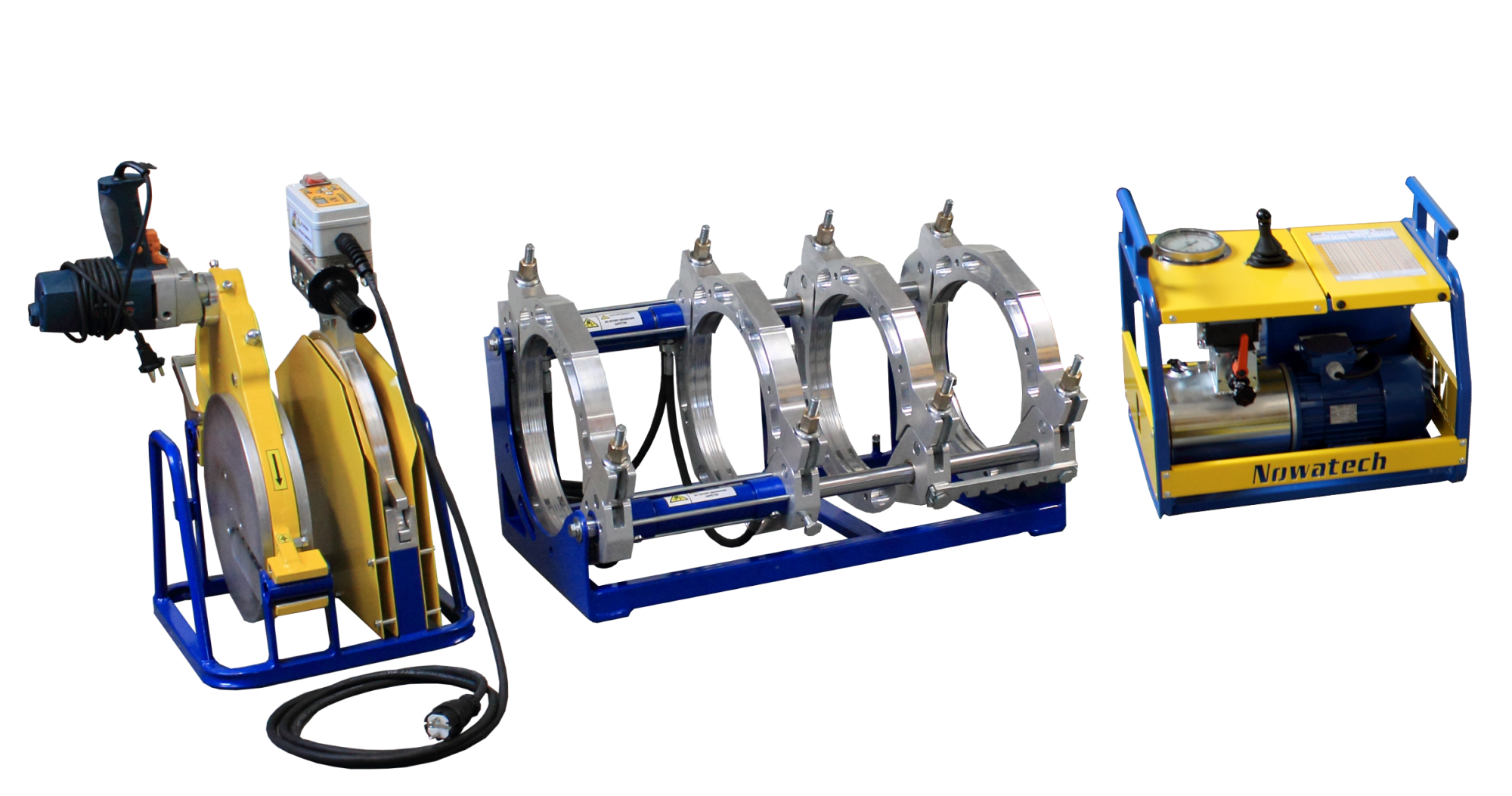

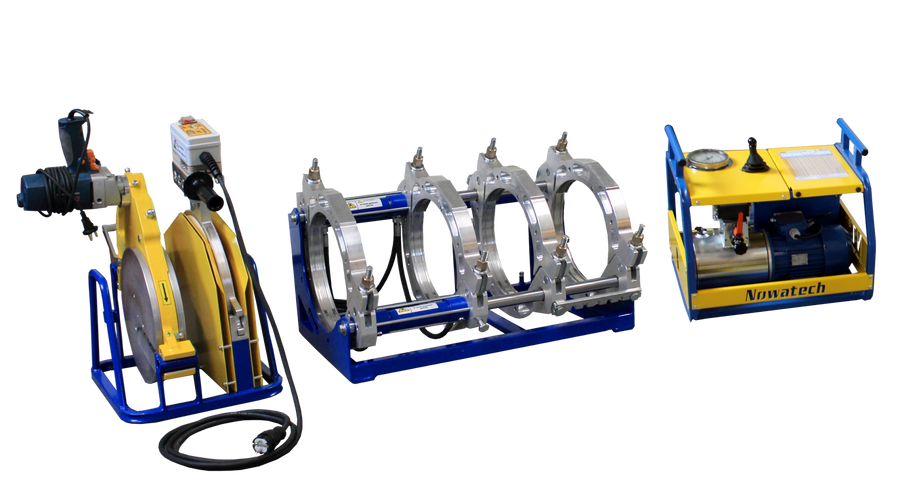

90-315mm kézi vezérlésű hidraulikus KPE tompahegesztő gép. |
Leírás és Paraméterek
A ZHCB-315 egy hidraulikus összehúzású KPE tompahegesztő gép amely 90mm- től 315mm -ig terjedő cső átmérőket tud hegeszteni.
Géptest
A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkanger végzi. A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve. A géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik a következő cső átmérőkhöz: 90-110-125-140-160-180-200-225-250-280-315mm.
Hevítőlap
A hevítőlap aluminium anyagú, és teflonbevonatos hőálló fóliával van ellátva. A hevítőlap fej részén egy digitális hőmérséklet szabályzó egység van, amely az pillanatnyi hőmérsékletet is mutatja. A csőhegesztő sütőlap hőmérsékletét 50C - 280C fok között lehet beállítani.
Csőgyalu
A csőgyalu egy alumínium anyagú, belső láncmeghajtásos gép egység, amelyet egy 1200W-os elektromos motor hajt meg. A csőgyalut és a hevítőlapotnak egy acél vázas tartó kerete van. A csőgyalut a rajta lévő mechanikus kapcsolóval lehet indítani.
Hidraulikus szivattyú egység
Ebben a gép egységben van egy hidraulikus szivattyú, ami ellátja hidraulika nyomással a cső összehúzó gépet. A csövek összehúzását, és széthúzását 2 db elektromos kapcsolóval lehet indítani. A gépen egy nyomás felső érték határoló szelep is van, amellyel be lehet állítani a maximális nyomást, vagyis a cső hegesztési nyomását ( üresjárati nyomás + hegesztési nyomás) A hegesztési hidraulikus nyomás egy beépített nagy méretű nyomásmérő manométeren követhető a csőhegesztés során. A szivattyú tápegységen egy harmadik elektromos kapcsoló is van, ezzel le lehet engedni a nyomást, a csövek széthúzásának a beindítása nélkül. A hidraulikus szivattyú egységen van a főkapcsoló elhelyezve, és ebbe az egységbe kapcsolódik be elektromosan a hevítőlap is.

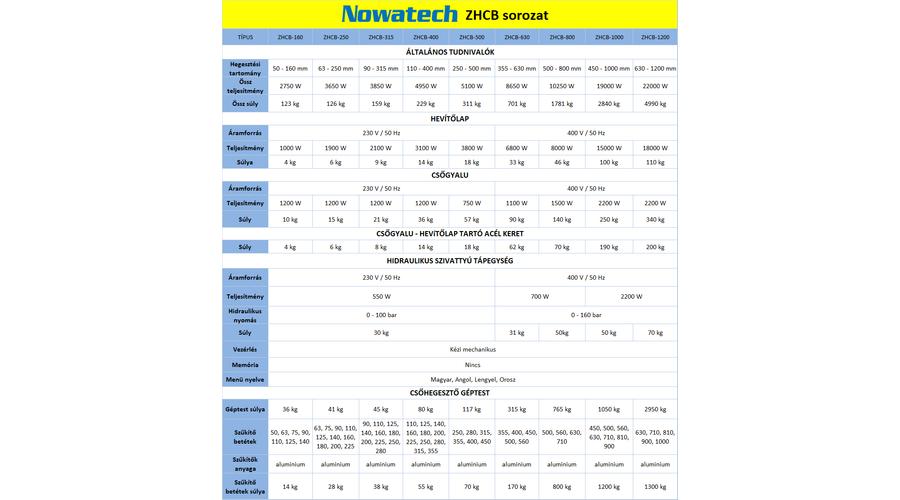

Hegeszthető csőátmérők | 90 - 315mm |
Hálózati áramforrás | 230V / 50Hz |
Össz elektromos teljesítmény | 3850 W |
Össz súly | 159 kg |
Hevítőlap teljesítménye | 2100W |
Hevítőlap súlya | 9kg |
Csőgyalu teljesítménye | 1200W |
Csőgyalu súlya | 21 kg |
Csőgyalu- hevítő tartó keret súlya | 8 kg |
Hidraulikus szivattyú egység teljesítménye | 550W |
Hidraulikus nyomás | 0 - 100 bar |
Hidraulikus egység súlya | 30 kg |
Vezérlés | kézi |
Memória | nincs |
Géptest súlya | 45 kg |
Csőszorító betétek | 90-110-125-140-160-180-200-225-250-280mm átmérőkhöz |
Csőszorító betétek anyaga | alumínium |
Csőszorító betétek súlya | 28 kg |
