Leírás és Paraméterek

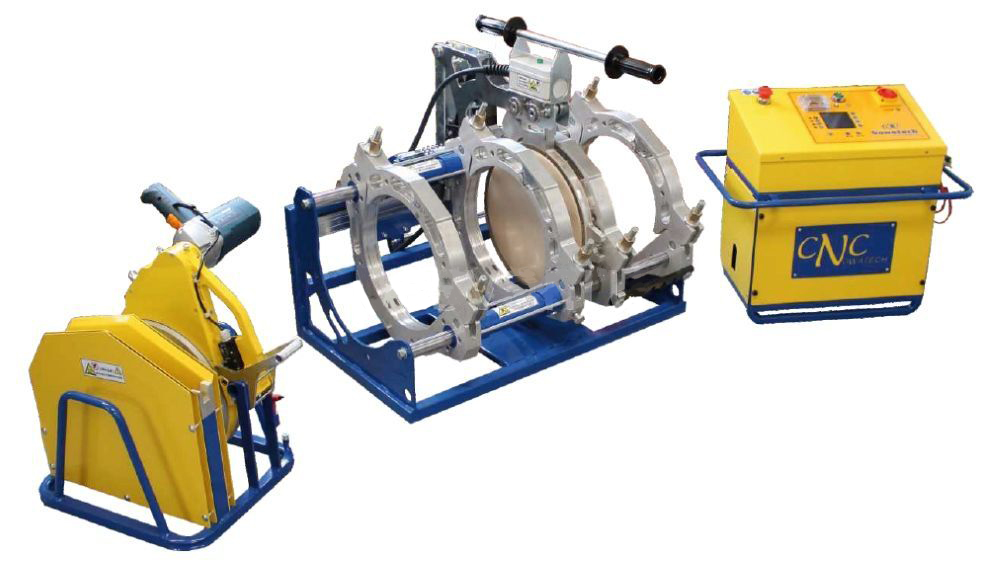

A ZHCN-250 CNC egy automata vezérlésű KPE tompahegesztő jegyzőkönyv készítéssel. A csőhegesztő gép 63mm-től 250mm -ig tud csöveket hegeszteni,
Géptest
A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkahenger végzi. A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve. A géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik. A következő cső átmérőkhöz vannak alumínium cső szűkítő betétek: 63-75-90-110-125-140-160-180-200-225mm.
Hevítőlap
A hevítőlap alumínium anyagú, és teflonbevonatos hőálló fóliával van ellátva. A teflonbevonatos fólia cserélhető rajta. A hevítőlap hőmérsékletét a hidraulikus szivattyú egységen lehet beállítani 50C - 280C fok között, és a kijelző az aktuális hőmérsékletet a kijelzőn mutatja. A hevítőlap a hegesztés során a géptestre szerelt tartószerkezeten kap helyet, és ezzel a szerkezettel a gép a hevítés végén a hevítőlapot ki is emeli a csövek közül.
Csőgyalu
A csőgyalu egy alumínium anyagú, belső láncmeghajtású gép egység, amelyet egy 1200 W-os elektromos motor hajt meg. A csőgyalunak és a hevítőlapnak egy acél vázas tartó kerete van. A csőgyalut a rajta lévő elektromos kapcsolóval lehet indítani.
Hidraulikus tápegység
A hidraulikus vezérlő egységben van a hidraulika szivattyú, és ebbe az egységbe van beépítve a hegesztőgép vezérlése, és a jegyzőkönyv készítő funkció is. A hegesztés megkezdése előtt a cső paramétereinek megadását követően a gép kiszámolja a teljes folyamatot ( a nyomásértékeket, a fázisok idejét, a szükséges hőmérsékletet stb.) A hegesztés során a vezérlés a kijelző felületen kiír minden szükséges utasítást, amely alapján hibátlanul végig lehet csinálni a csőhegesztési folyamatot. A csövek összehúzásának és széthúzásának indítását és a nyomás leengedését is a gép végzi, a kezelőnek mindössze a csövek behelyezését, a csőgyalu ki - berakását, és a hevítőlap beengedését kell a megfelelő időben elvégeznie. A többi folyamatot a gép vezérli.
Jegyzőkönyvek
A gép 4000 db hegesztési naplót képes a memóriájában tárolni. A jegyzőkönyvek a vezérlésből USB eszközre letölthetők, magyar nyelven. A hegesztő gépről a vezérlésben benne lévő nyomtatóprogram segítségével külső nyomtatóra közvetlenül is kinyomtathatóak a hegesztési jegyzőkönyvek.
| Hegeszthető csőátmérők | 63 - 250mm |
| Hálózati áramforrás | 230V / 50Hz |
| Össz. elektromos teljesítmény | 3650 W |
| Össz. súly | 149 kg |
| Hevítőlap teljesítménye | 1900 W |
| Hevítőlap súlya | 6 kg |
| Csőgyalu teljesítménye | 1200 W |
| Csőgyalu súlya | 15 kg |
| Csőgyalu- hevítő tartó keret súlya | 6 kg |
| Hidraulikus szivattyú egység teljesítménye | 550 W |
| Hidraulikus nyomás | 0 - 100 bar |
| Hidraulikus egység súlya | 50 kg |
| Vezérlés | automata |
| Jegyzőkönyv készítés | van |
| Memória | 4000 db hegesztés |
| Menü nyelvek | magyar, angol, német, lengyel, orosz |
| Géptest súlya | 44 kg |
| Csőszorító betétek | 63-75-90-110-125-140-160-180-200-225mm átmérőkhöz |
| Csőszorító betétek anyaga | alumínium |
| Csőszorító betétek súlya | 28 kg |
