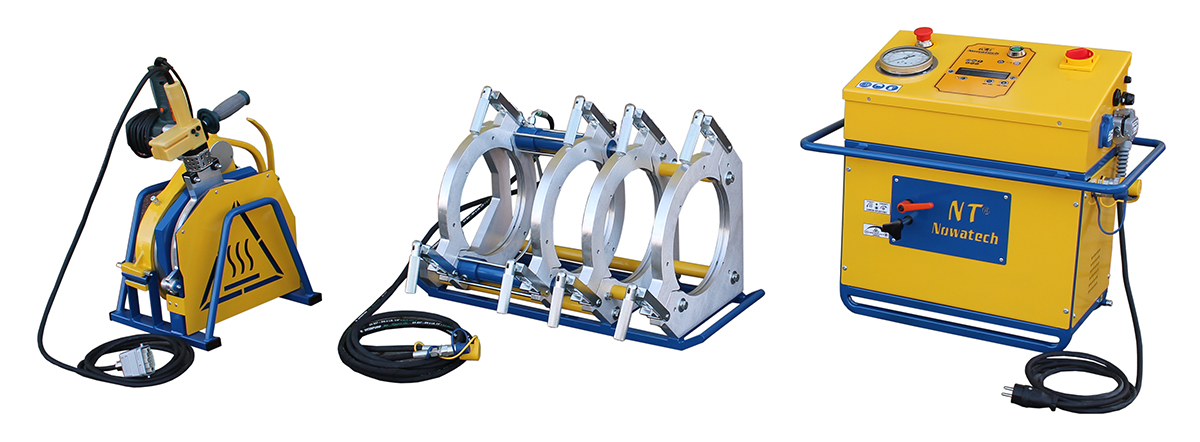

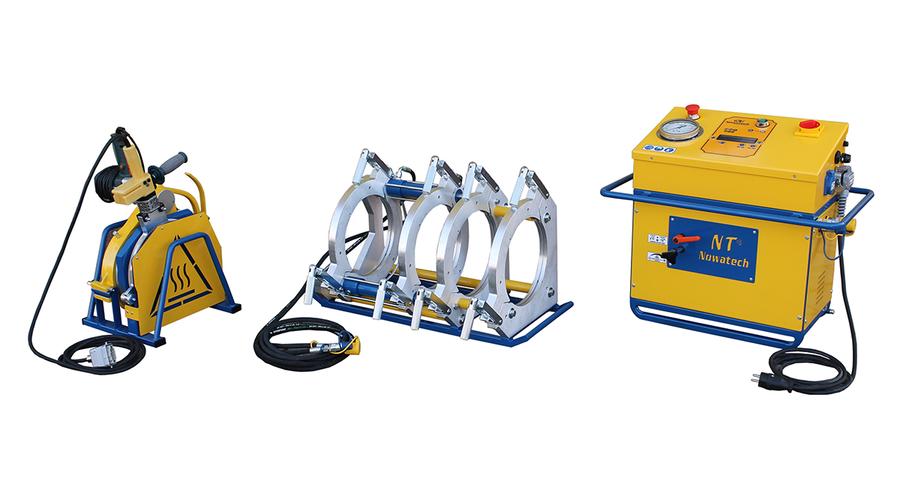

Nowatech ZHCN-315 KPE tompahegesztő gép

Elérhetőség: Előrendelhető
90-315mm kézi vezérlésű KPE tompahegesztő gép elektronikus kijelzéssel.
5.390.515 Ft (4.244.500 Ft + ÁFA)
Nowatech ZHCN-315 KPE tompahegesztő gép
5.390.515 Ft (4.244.500 Ft + ÁFA)

Leírás és Paraméterek

A ZHCN-315 egy kézi vezérlésű KPE tompahegesztő gép elektronikus kijelzéssel,  A csőhegesztő gép 90- 315mm -ig tud csöveket hegeszteni,

Géptest

A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkanger végzi.  A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve.  A  géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik. A következő cső átmérőkhöz vannak alumínium cső szűkítő betétek: 90-110-125-140-160-180-200-225-250-280mm.

Hevítőlap

A hevítőlap alumínium anyagú, és teflonbevonatos hőálló fóliával van ellátva. A hevítőlap hőmérsékletét a hidraulikus szivattyú egységen lehet beállítani 50C - 280C fok között, és a kijelző mutatja az aktuális hőmérsékletet.

Csőgyalu

A csőgyalu egy alumínium anyagú, belső láncmeghajtásos gép egység, amelyet egy 1200W-os elektromos motor hajt meg.  A csőgyalunak és a hevítőlapnak egy acél vázas tartó kerete van.  A csőgyalut a rajta lévő mechanikus kapcsolóval lehet indítani.

Hidraulikus szivattyú egység

Ebben a gép egységben van egy hidraulikus szivattyú, ami ellátja hidraulika nyomással a cső összehúzó gépet. A csövek összehúzását, és széthúzását 2 db elektromos kapcsolóval lehet indítani.  A gépen egy nyomás felső érték határoló szelep is van, amellyel be lehet állítani a maximális nyomást, vagyis a cső hegesztési nyomását ( üresjárati nyomás + hegesztési nyomás) A hegesztési hidraulikus nyomás egy beépített nagy méretű nyomásmérő manométeren követhető a cső hegesztése során.  A szivattyú tápegységen egy  le lehet engedni a hidraulikus nyomást, a csövek széthúzásának a beindítása nélkül.  A hidraulikus szivattyú egységen van a főkapcsoló elhelyezve.

Jegyzőkönyvezés

Jegyzőkönyvezés a ZHCN típusú csőhegesztőknél alapból nincs, de utólag beépíthető.

Hegeszthető csőátmérők 90 - 315mm
Hálózati áramforrás 230V / 50Hz
Össz elektromos teljesítmény 3850 W
Össz súly 167 kg
Hevítőlap teljesítménye 2100W
Hevítőlap súlya 9kg
Csőgyalu teljesítménye 1200W
Csőgyalu súlya 21 kg
Csőgyalu- hevítő tartó keret súlya 8 kg
Hidraulikus szivattyú egység telhjesítménye 550W
Hidraulikus nyomás 0 - 100 bar
Hidraulikus egység súlya 47 kg
Vezérlés kézi, elektronikus kijelzővel
Memória nincs
Géptest súlya 45 kg
Csőszorító betétek 90-110-125-140-160-180-200-225-250-280mm átmérőkhöz
Csőszorító betétek anyaga alumínium
Csőszorító betétek súlya 38 kg
