Leírás és Paraméterek

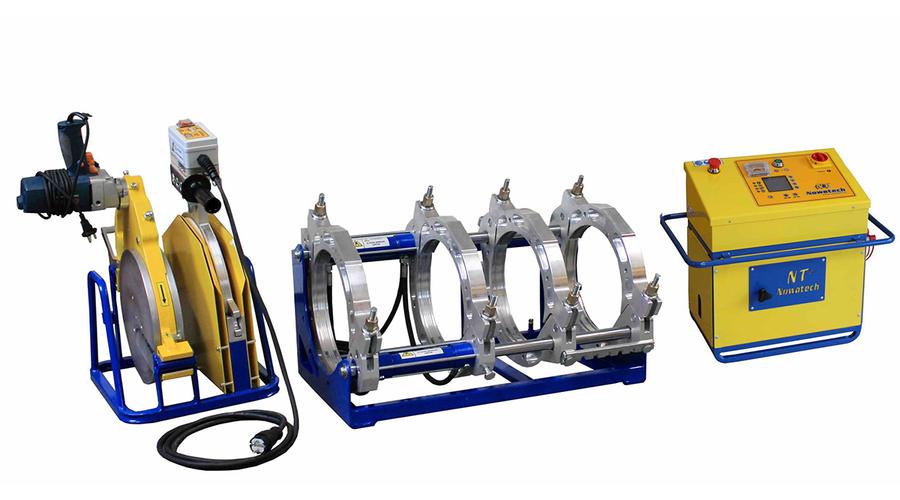

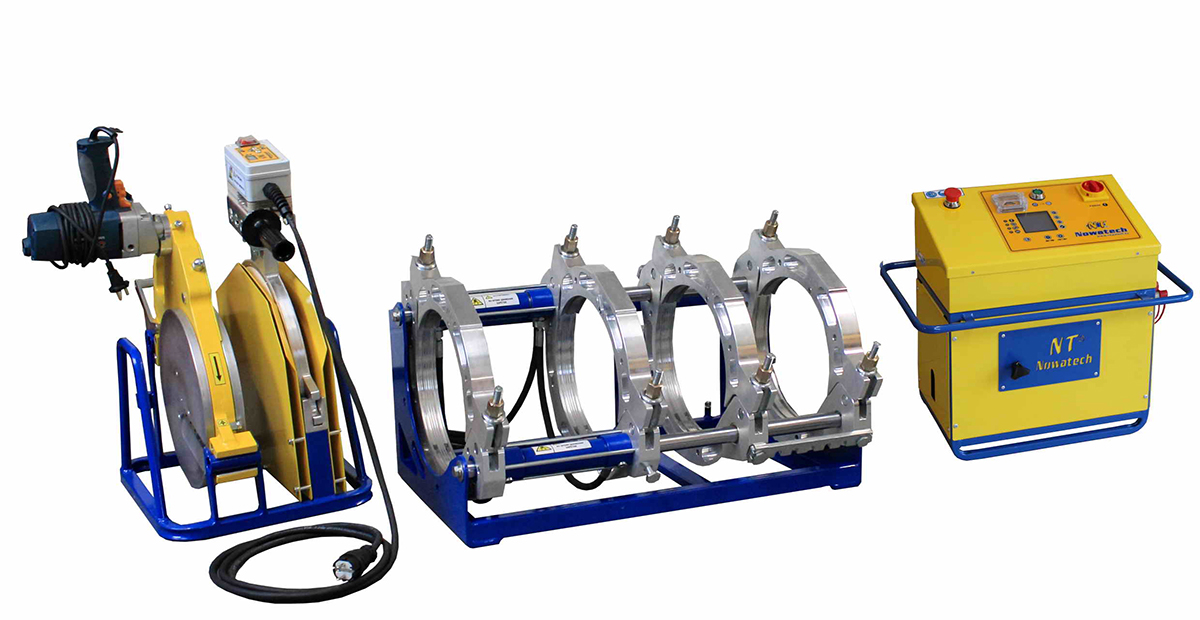

A ZHCN-315E egy félautomata vezérlésű KPE tompahegesztő jegyzőkönyv készítéssel. A csőhegesztő gép 90 mm-től 315 mm-ig tud csöveket hegeszteni,
Géptest
A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkahenger végzi. A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve. A géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik. A következő cső átmérőkhöz vannak alumínium cső szűkítő betétek: 90-110-125-140-160-180-200-225-250-280 mm.
Hevítőlap
A hevítőlap alumínium anyagú, és teflonbevonatos hőálló fóliával van ellátva. A teflonbevonatos fólia cserélhető rajta. A hevítőlap hőmérsékletét a hidraulikus szivattyú egységen lehet beállítani 50C - 280C fok között, és a kijelző az aktuális hőmérsékletet a kijelzőn mutatja.
Csőgyalu
A csőgyalu egy alumínium anyagú, belső láncmeghajtásos gép egység, amelyet egy 1200 W-os elektromos motor hajt meg. A csőgyalunak és a hevítőlapnak egy acél vázas tartó kerete van. A csőgyalunak és a rajta lévő elektromos kapcsolóval lehet indítani.
Hidraulikus tápegység
A hidraulikus vezérlő egységben van a hidraulika szivattyú, és ebbe az egységbe van beépítve a hegesztőgép vezérlése, és a jegyzőkönyv készítő funkció is. A hegesztés elkezdése előtt a cső paramétereinek megadását követően a gép kiszámolja a teljes folyamatot ( a nyomásértékeket, a fázisok idejét, a szükséges hőmérsékletet stb.) A hegesztés során a vezérlés a kijelző felületen kiír minden szükséges utasítást, amely alapján a hegesztő hibátlanul végig tudja csinálni a csőhegesztési folyamatot. A csövek összehúzásának- széthúzásának indítása és a nyomás leengedése a hevítési folyamat során a kezelő dolga.
Jegyzőkönyvek
A gép 3000 db hegesztési naplót képes a memóriájában tárolni. A jegyzőkönyvek a vezérlésből USB eszközre letölthetőek, magyar nyelven.

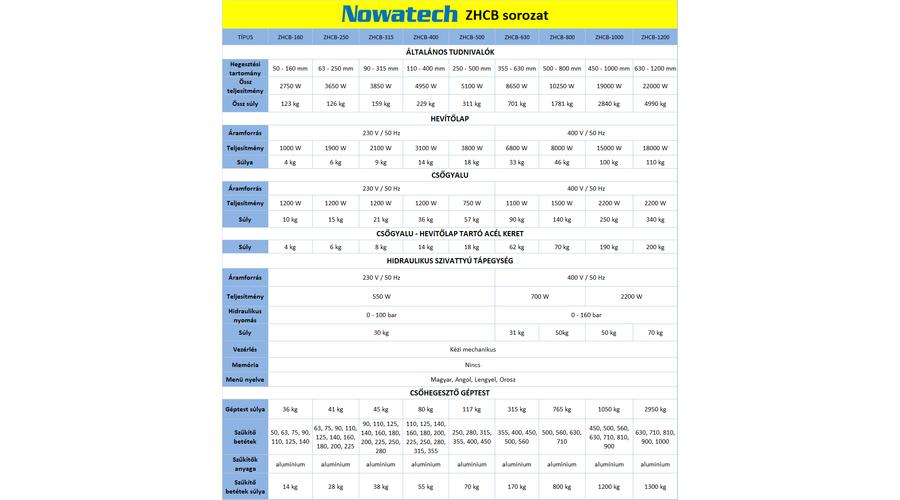

| Hegeszthető csőátmérők | 90 - 315 mm |
| Hálózati áramforrás | 230 V / 50 Hz |
| Össz. elektromos teljesítmény | 3850 W |
| Össz. súly | 167 kg |
| Hevítőlap teljesítménye | 2100 W |
| Hevítőlap súlya | 8 kg |
| Csőgyalu teljesítménye | 1200 W |
| Csőgyalu súlya | 21 kg |
| Csőgyalu- hevítő tartó keret súlya | 8 kg |
| Hidraulikus szivattyú egység teljesítménye | 550 W |
| Hidraulikus nyomás | 0 - 100 bar |
| Hidraulikus egység súlya | 48 kg |
| Vezérlés | félautomata |
| Memória | 3000 hegesztés |
| Géptest súlya | 45 kg |
| Csőszorító betétek | 90-110-125-140-160-180-200-225-250-280 mm átmérőkhöz |
| Csőszorító betétek anyaga | alumínium |
| Csőszorító betétek súlya | 38 kg |
