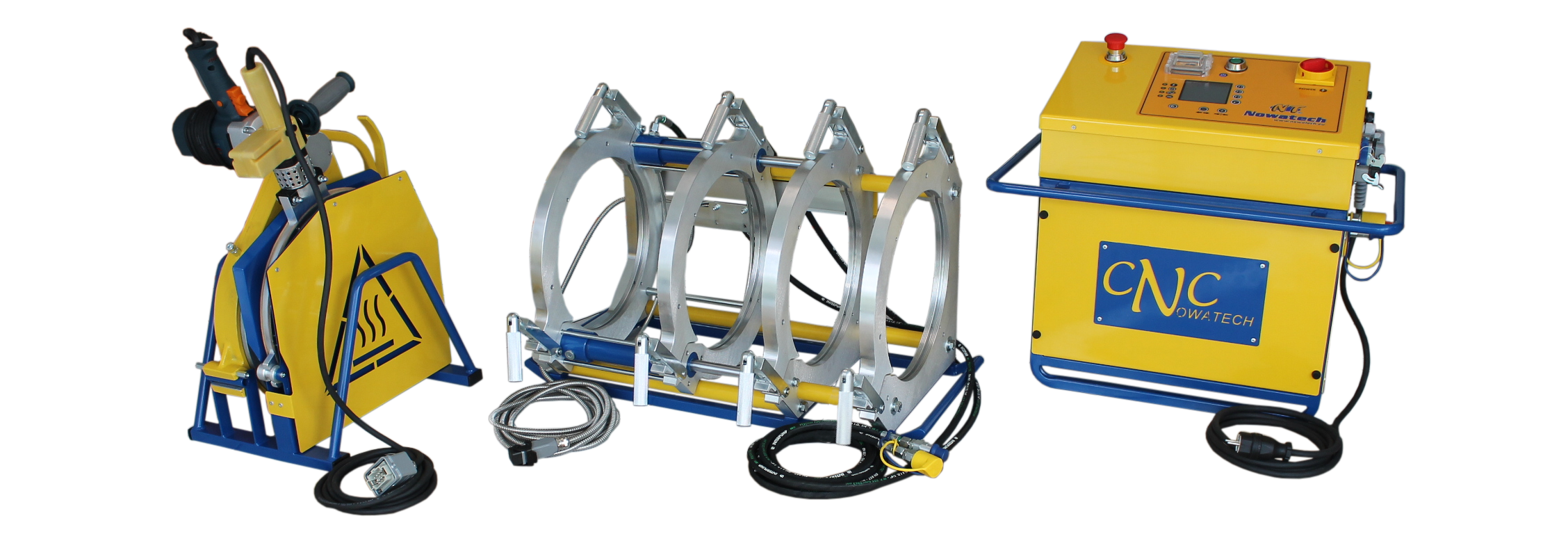

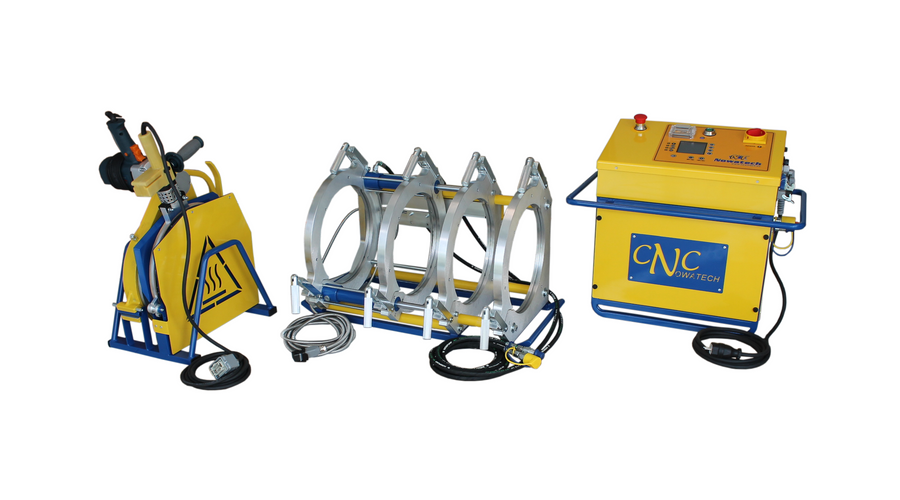

Nowatech ZHCN-400 CNC KPE tompahegesztő gép

Ár:
4.940.300 Ft (3.890.000 Ft + ÁFA)
Szállítási díj: Ingyenes
Elérhetőség: Rendelhető
110-400mm automata KPE tompahegesztő gép jegyzőkönyv készítéssel.

Leírás és Paraméterek

A ZHCN-400 CNC egy automata vezérlésű KPE tompahegesztő jegyzőkönyv készítéssel.  A csőhegesztő gép 110mm-től 400mm -ig tud csöveket hegeszteni,

Géptest

A csőhegesztő gép könnyű felépítésű géptesttel rendelkezik, alumínium befogó pofákkal, és szűkítőkkel. A csövek összehúzását két beépített kis hidraulikus munkanger végzi.  A csövek leszorításához kifordítható nyeles csavarok vannak felszerelve.  A  géptest acél vázas, alumínium cső leszorító pofákkal és szűkítő betétekkel rendelkezik. A következő cső átmérőkhöz vannak alumínium cső szűkítő betétek: 110-125-140-160-180-200-225-250-280-315-350mm.

Hevítőlap

A hevítőlap aluminíum anyagú, és teflonbevonatos hőálló fóliával van ellátva. A teflonbevonatos fólia cserélhető rajta. A hevítőlap hőmérsékletét a hidraulikus szivattyú egységen lehet beállítani 50C - 280C fok között, és a kijelző az aktuális hőmérsékletet a kijelzőn mutatja. A hevítőlap a hegesztés során a géptestre szerelt tartószerkezeten kap helyet, és ezzel a szerkezettel a gép a hevítés végén a hevítőlapot ki is emeli a csövek közül.

Csőgyalu

A csőgyalu egy alumínium anyagú, belső láncmeghajtású gép egység, amelyet egy 1200W-os elektromos motor hajt meg.  A csőgyalunak és a hevítőlapnak egy acél vázas tartó kerete van.  A csőgyalut a rajta lévő elektromos kapcsolóval lehet indítani.

Hidraulikus  tápegység

A hidraulikus vezérlő egységben van a hidraulika szivattyú, és ebbe az egységbe van beépítve a hegesztőgép vezérlése, és a jegyzőkönyv készítő funkció is. A hegesztés megkezdése előtt a cső paramétereinek megadását követően a gép kiszámolja a teljes folyamatot ( a nyomásértékeket, a fázisok idejét, a szükséges hőmrésékletet stb.) A hegesztés során a vezérlés a kijelző felületen kiír minden szükséges utasítást, amely alapján hibátlanul végig lehet csinálni a csőhegesztési folyamatot. A csövek összehúzásának és széthúzásának indítását és a nyomás leengedését is a gép végzi, a kezelőnek mindössze a csövek behelyezését, a csőgyalu ki - berakását, és a hevítőlap beengedését  kell a megfelelő időben elvégeznie. A többi folyamatot a gép vezérli.

Jegyzőkönyvek

A gép 4000 db hegesztési naplót képes a memóriájában tárolni. A jegyzőkönyvek a vezérlésből USB eszközre letölthetők, magyar nyelven. A hegesztő gépről a vezérlésben benne lévő nyomtatóprogram segítségével külső nyomtatóra közvetlenül is kinyomtathatóak a hegesztési jegyzőkönyvek.

Hegeszthető csőátmérők 50 - 160mm
Hálózati áramforrás 230V / 50Hz
Össz elektromos teljesítmény 4950 W
Össz súly 246 kg
Hevítőlap teljesítménye 3100W
Hevítőlap súlya 14kg
Csőgyalu teljesítménye 1200W
Csőgyalu súlya 236kg
Csőgyalu- hevítő tartó keret súlya 14 kg
Hidraulikus szivattyú egység telhjesítménye 550W
Hidraulikus nyomás 0 - 100 bar
Hidraulikus egység súlya 47 kg
Vezérlés félautomata
Jegyzőkönyv készítés van
Memória 4000db hegesztés
Menü nyelvek magyar, angol, német, lengyel, orosz
Géptest súlya 80 kg
Csőszorító betétek 110-125-140-160-180-200-225-250-280-315-355mm átmérőkhöz
Csőszorító betétek anyaga alumínium
Csőszorító betétek súlya 55 kg
