Leírás és Paraméterek
A PRISMA JIG HDPE, PP, PP-R, PVDF és PB csövek és idomok hegesztésére szolgáló tokos hegesztőgép. Csak összehúzó gép 20 – 125 mm-es átmérőre, külön rendelhető 20 – 63 mm-es átmérőre.

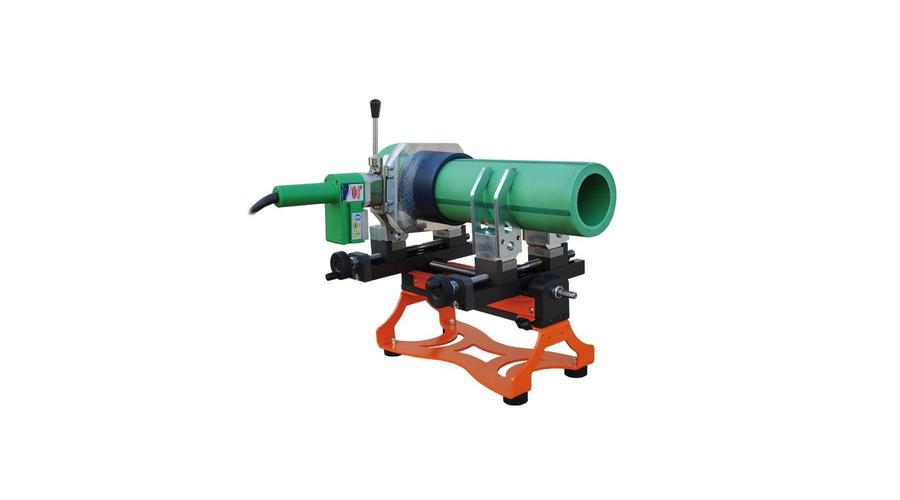

A gép acél váza a központosító rögzítő tartó állványaként használható. Az egység előnye, hogy a váz gyorsan leszerelhető a szűk helyeken történő munkavégzéshez.

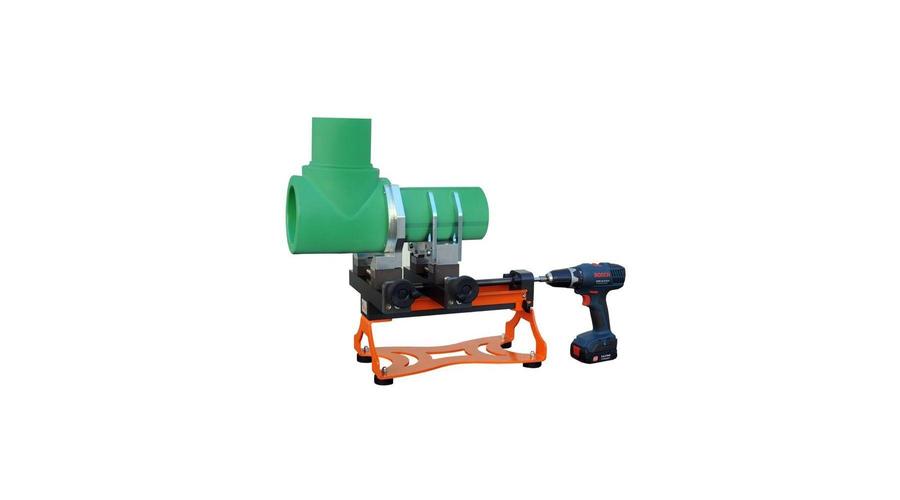

A cső/idom tökéletes befogását egy rögzített befogó és egy praktikus kézi kerékkel mozgatható befogó biztosítja.

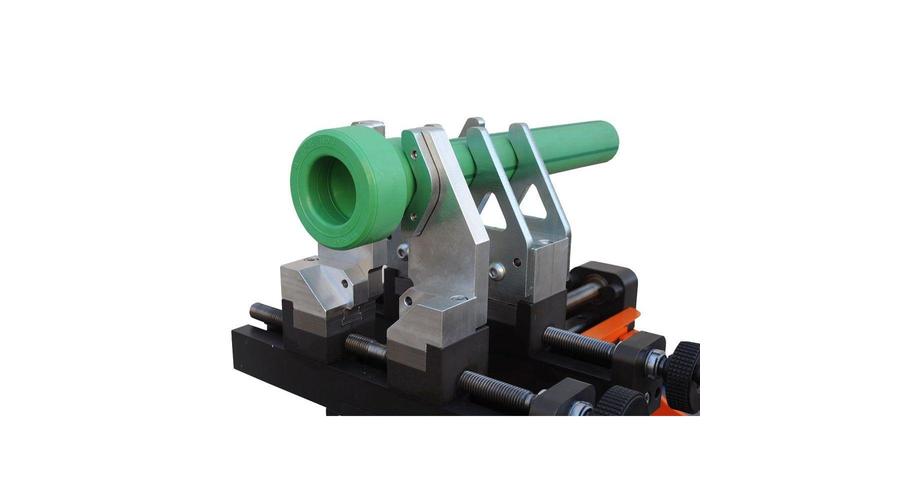

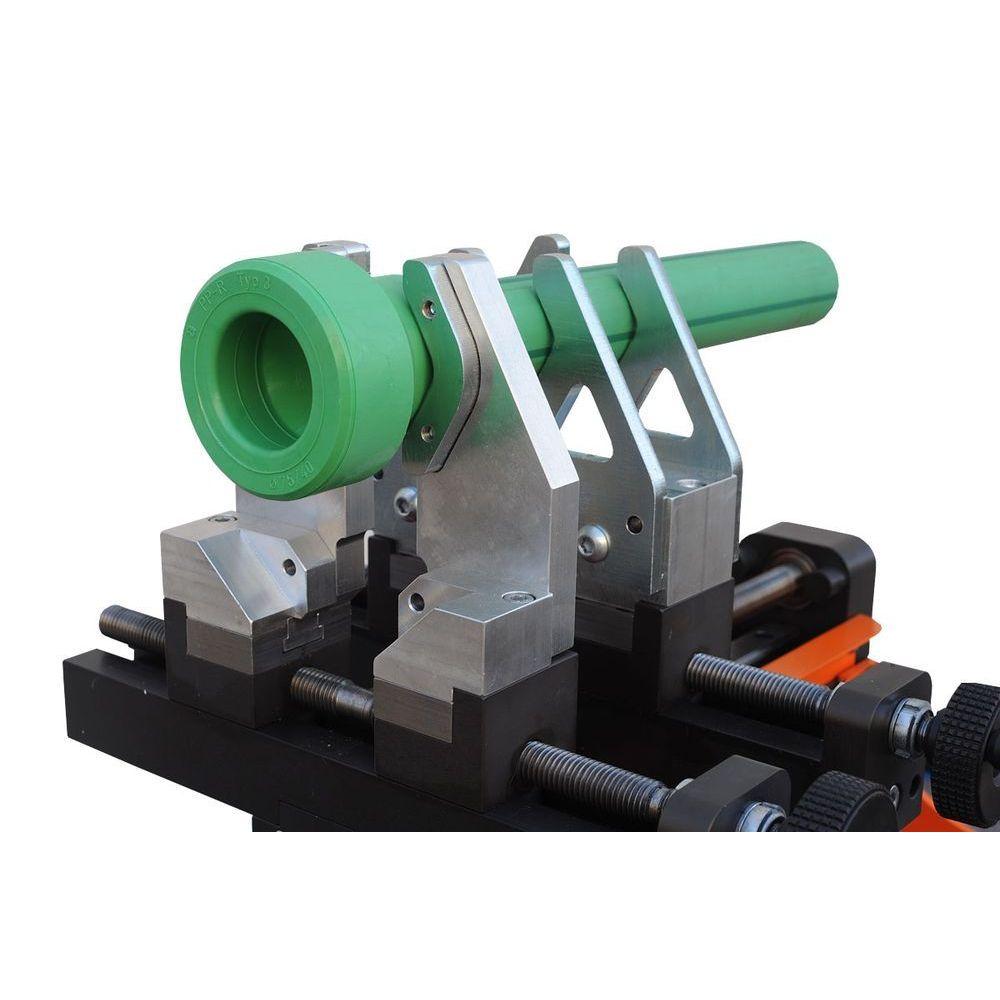

A gép önközpontosító acél befogókkal rendelkezik: egy speciális idombefogóval és egy dupla csőbefogóval. A befogók nyitása és zárása egy helyről végezhető. A speciális idombefogó rögzítve van. Más befogó beállítás esetén nagyon egyszerű a befogók kiengedése, ezáltal a gép működése könnyen módosítható.
| Hegesztési tartomány | max.63 – 125 mm |
| Áramellátás | 110 V vagy 230 V 50 – 60 Hz egyfázisú |
| Teljesítmény | 1400 W |
| Hegesztési hőmérséklet | 260°C ±10°C a profilpáron |
| Üzemi hőmérséklet tartomány | -5 – +40 °C |
| Anyagok | HDPE, PP, PP-R, PVDF, PB |
| Teljes méret (csak a gép) | 400 x 337 x 267 mm |
| Teljes méret (gép + állvány) | 400 x 337 x 382 mm |
| Tokos hegesztő | 175 x 50 x 395 mm |
| A Prisma JIG szállító doboza | 405 x 310 x 485 mm |
| A tokos hegesztő szállító doboza | 490 x 310 x 485 mm |
| Gép súlya (állvány nélkül) | 9,55 kg |
| Gépállvány súlya | 2,55 kg |
| Tokos hegesztő súlya | 3,16 kg |
