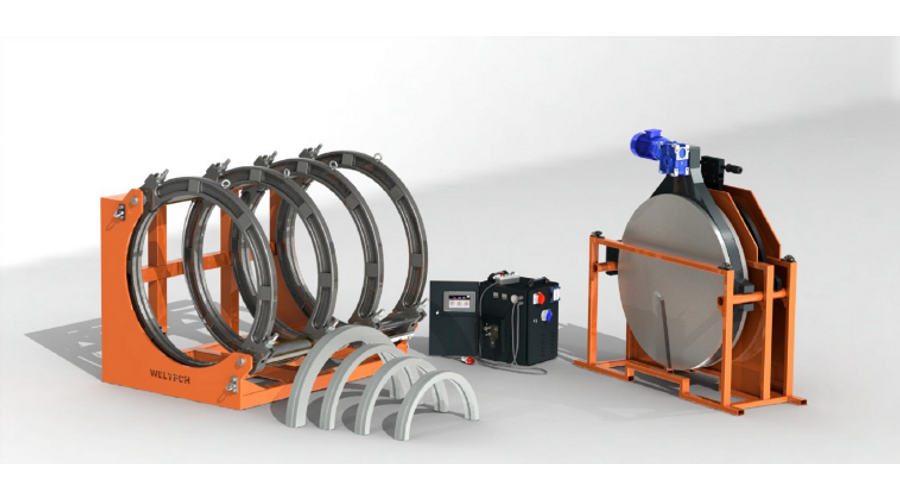

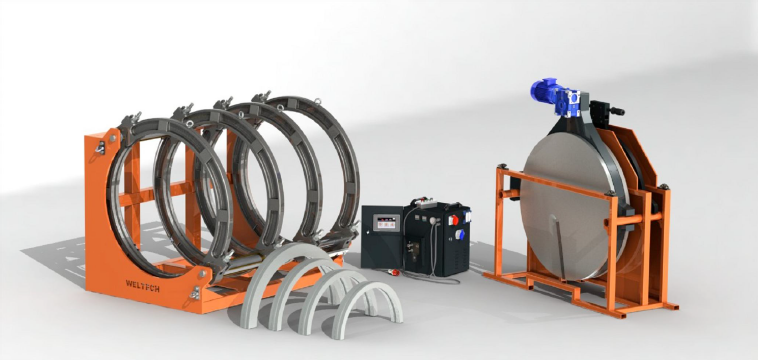

Weltech CNC 800 KPE cső tompahegesztő gép

A Weltech CNC800 egy erősített acél vázzal rendelkező KPE tompahegesztő gép csőhegesztésekhez, a nemzetközi ISO 12176-1- szabványnak megfelelően.  A csőhegesztő gép hidraulikusan húzza össze a csöveket, a hidraulikát egy hidraulikus szivattyú tápegység látja el.  A CNC800 tompahegesztő kézi vezérlésű gép, hegesztési naplózást nem tud.  A géppel a következő standard csőátmérőket lehet hegeszteni:: 315-355-400-450-500-560-630mm. Hegeszthető csövek: automata vezérlés üzemódban csak KPE csövek, max 32 baros nyomásfokozatig, kézi vezérléssel más csövek is, PPR, PVDF csövek is.

Csőhegesztő géptest:

A cső összehúzó géptest erős acél vázzal rendelkezik, öntvény acél csőbefogó pofákkal, és aluminium cső szűkítő betétekkel. A  befogott műanyag csövek összahúzását 2db hidraulikus  munkahengerrel végzi.  A fő géptest súlya a leszorító pofákkal együtt 598kg.

Hidraulikus szivattyú egység:

A hidraulikus szivattyú egység látja el a munkahengereket olajnyomással, és vezérli a hevítőlapot, meg a csőgyalut.  A szivattyú egységen a csőhegesztés folyamata kézi vezérléssel működtethető. A hevítőlap hőfokbeállítása, és a hőfokkijelzése is ezen a gépegységen található. A csövek összehúzásához szükséges folyadéknyomást kijelző mechanikus nyomásmérő is a szivattyú egységen követhető.  A hidraulikus szivattyú egység és a fő géptest is cseppmentes hidraulika gyorscsatlakozókkal rendelkezik.  A csövek összehúzása és a csőgyalu egy külön lengőkábelre szerelt kézi vezérlővel működtethető. A szivattyú egység súlya 56 kg.

CNC vezérlő egység

Az elektronikus vezérlő egység egy érintő kijelzővel ellátott külső egység amely kábeles kapcsolatban van a hidraulikus szivattyú egységgel. A cnc vezérlő irányítja a KPE csövek automata csőhegesztési folyamatát.  A kijelző felületen lehet kiválasztani a csövek anyagminőségét, átmérőjét, és nyomásfokozatát. A megadott paraméterek alapján, a vonszolási nyomás alapján, és a környezeti hőmérséklet függvényében számolja ki a szükséges hegesztési nyomásokat, hevítési hőmérsékletet és időtartamot. A csőhegesztés folyamata során hangjelzéssel jelzi a szükséges beavatkozásokat, és mutatja a hátralévő időt.  A cnc vezérlő egység a hegesztés adatait magyar nyelven xls formátumú excel fájlban a csatlakoztatott USB pendrive-ra menti, mint hegesztési jegyzőkönyv.

Hevítőlap:

A hevítőlap egy dupla teflonbevonattal ellátott öntvény alumínium anyagú  hevítőlap, melynek a hőmérséklete 50C - tól 300C fokig beállítható. A hőfokot a hidraulikus tápegységről lehet beállítani. A hevítőlap súlya 60 kg.

Csőgyalu:

A csőgyalu egy masszív kialakítású aluminium anyagú gép egység, belső lánc hajtással. A csőgyalu lánchajtását egy a tetején lévő csigaházas hajtóművel szerelt elektromos motor hajtja. A csőgyalu súlya 186 kg.

Csőgyalu - hevítőlap tartó acél keret:

A csőgyalut és a hevítőlapot egy acél vázas keret tartja.

Egyéb alaptartozékok:

A CNC800 KPE tompahegesztő géphez tartoznak az aluminium cső leszorító pofa sorok: a 500-560-630-710-800 mm átmérőkhöz, továbbá egy kis szerszámos láda a szükséges leszorító csavarokkal, és leszorító kulcsokkal.
