Leírás és Paraméterek

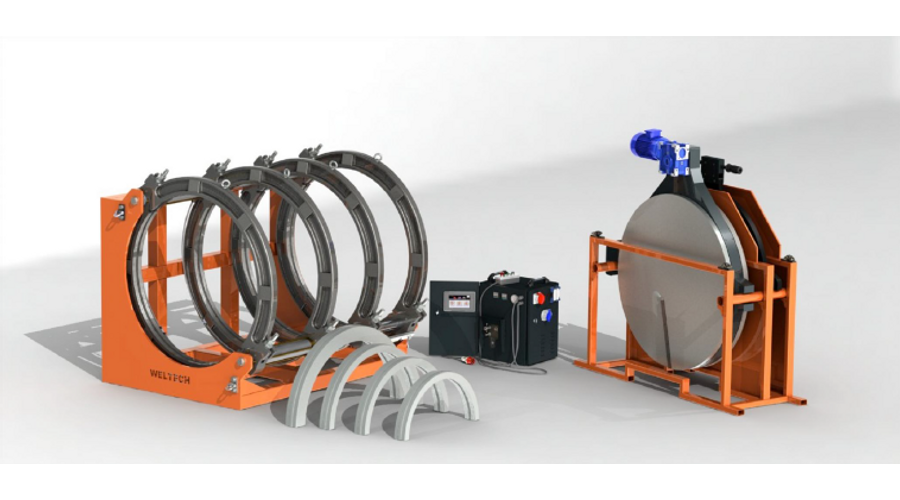

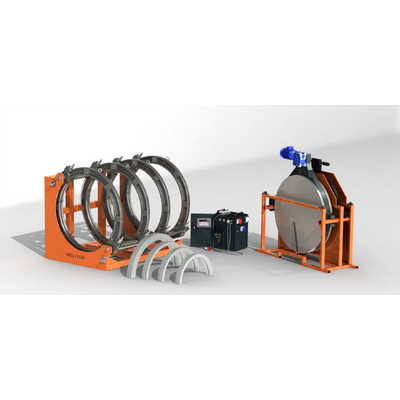

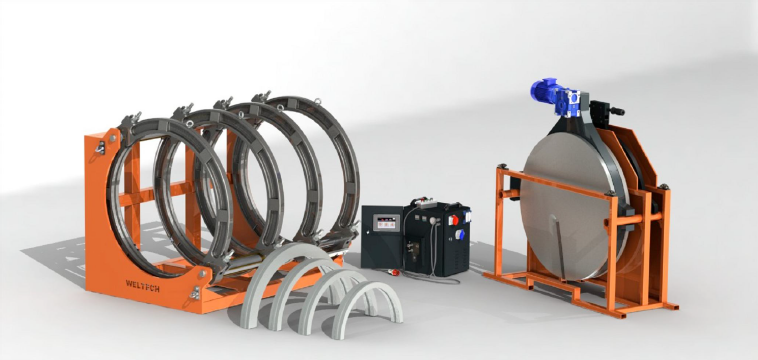

A Weltech W800 egy strapabíró, masszív kialakítású KPE tompahegesztő gép csőhegesztésekhez, a nemzetközi ISO 12176-1- szabványnak megfelelően. A csőhegesztő gép hidraulikusan húzza össze a csöveket, a hidraulikát egy hidraulikus szivattyú tápegység látja el. A W800 tompahegesztő kézi vezérlésű gép, hegesztési naplózást nem tud. A géppel a következő standard csőátmérőket lehet hegeszteni:: 500-560-630-710-800mm. Hegeszthető cső anyagok: KPE csövek max 32 bar nyomásfokozatig.

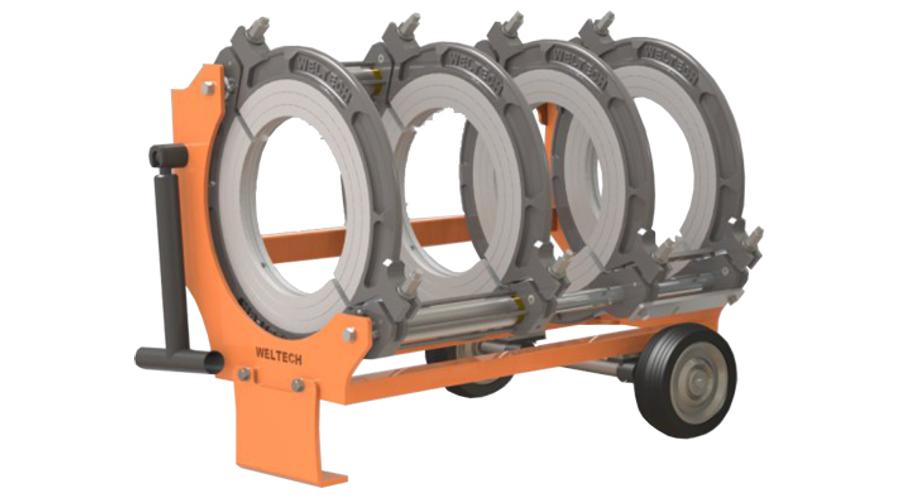

Csőhegesztő géptest:
A cső összehúzó géptest erős acél vázzal rendelkezik, öntvény acél csőbefogó pofákkal, és aluminium cső szűkítő betétekkel. A befogott műanyag csövek összahúzását 2db hidraulikus munkahengerrel végzi. A fő géptest súlya 598kg.
Hidraulikus szivattyú egység:
A hidraulikus szivattyú egység látja el a munkahengereket olajnyomással, és vezérli a hevítőlapot, meg a csőgyalut. A szivattyú egységen a csőhegesztés folyamata kézi vezérléssel működtethető. A hevítőlap hőfokbeállítása, és a hőfokkijelzése is ezen a gépegységen található. A csövek összehúzásához szükséges folyadéknyomást kijelző mechanikus nyomásmérő is a szivattyú egységen követhető. A hidraulikus szivattyú egység és a fő géptest is cseppmentes hidraulika gyorscsatlakozókkal rendelkezik. A csövek összehúzása és a csőgyalu egy külön lengőkábelre szerelt kézi vezérlővel működtethető. A szivattyú egység súlya 56 kg.
Hevítőlap:
A hevítőlap egy dupla teflonbevonattal ellátott öntvény alumínium anyagú hevítőlap, melynek a hőmérséklete 50C - tól 300C fokig beállítható. A hőfokot a hidraulikus tápegységről lehet beállítani. A hevítőlap súlya 54 kg.

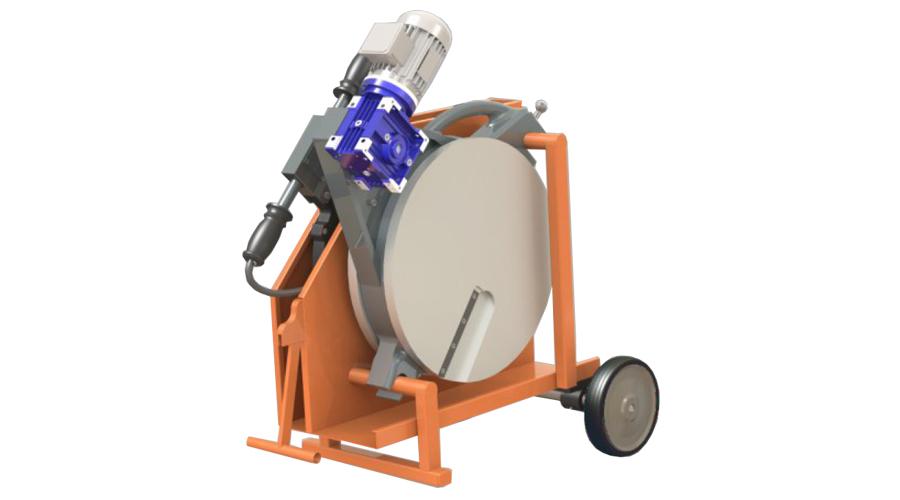

Csőgyalu:
A csőgyalu egy masszív kialakítású aluminium anyagú gép egység, belső lánc hajtással. A csőgyalu lánchajtását egy a tetején lévő csigaházas hajtóművel szerelt elektromos motor hajtja. A csőgyalu súlya 234 kg.
Csőgyalu - hevítőlap tartó acél keret:
A csőgyalut és a hevítőlapot egy acél vázas keret tartja, amely szintén kerekeken húzható, ez helyszínen igen praktikus lehet.
Egyéb alaptartozékok:
A W800 KPE tompahegesztő géphez tartoznak az aluminium cső leszorító pofa sorok: a 500-560-630-710mm átmérőkhöz, továbbá egy kis szerszámos láda a szükséges leszorító csavarokkal, és leszorító kulcsokkal.
Gép áramellátása | 400V / 50Hz / 20A |
Csőhegesztő összteljesítménye | 12,95kW / 400V |
Hegeszthető csőátmérők | 500-560-630-710-800mm |
Hegeszthető csövek | KPE víz -gáz - közmű csővezetékek |
Gép összsúlya minden alkatrésszel | 1157 kg |
Csőgyalu teljesítménye | 2,2 kW |
Hidraulikus tápegység | max 150bar, 0,75kW |
Hevítőlap | 10 kW, tapadásgátló teflonbevonattal |
Ajánlott generátor teljesítmény | 20 KW / 400V |
Acél tartókeret csőgyaluhoz és hevítőlaphoz | VAN |
Nyomás kijelzés | manométerrel |
Hegesztés vezérlése | KÉZI |
